مصنوعاتIntroduction

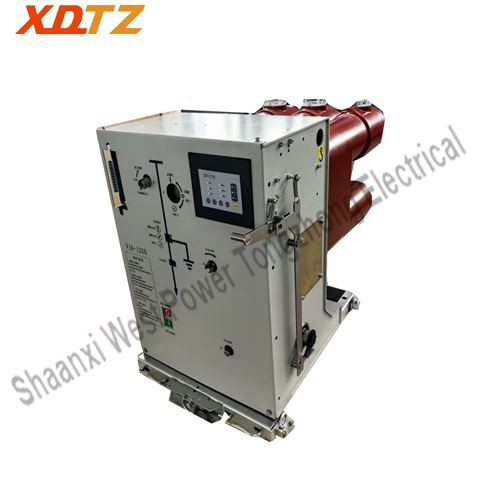

وی ٹی زیڈ -12 جی ڈی-ایم ٹی ویکیوم سرکٹ بریکر امتزاج الیکٹریکل آلات 12KV اور AC 50/60Hz کی درجہ بندی والی وولٹیج کے ساتھ زیر زمین کان کنی کے لئے ایک خاص ویکیوم سرکٹ توڑنے والا ہے . اس میں مستقل مقناطیسی طریقہ کار اپناتا ہے اور یہ میکانکی دستی بندش اور افتتاحی فنکشن .... 6}} 6} {6} {6} {6} {{{6} {6 {6} {6 {6} {6 {6 {6} {6 {6 {6 {6} سہولیات . ٹرالی یونٹ PJG 9-10 سوئچ کابینہ . کے ساتھ مل کر استعمال کیا جاتا ہے

مصنوعات کی وضاحتیں

تفصیلاتشeet

نہیں .	نام	یونٹ	ڈیٹا
1	ریٹیڈ وولٹیج	کے وی	12
2	درجہ بندی کی تعدد	ہرٹج	50/60
3	موجودہ ریٹیڈ	A	1250
4	ریٹیڈ پاور فریکوینسی وولٹیج کا مقابلہ کریں	کے وی	48 (رابطے کے فرق کے پار) /42 (زمین تک)
5	ریٹیڈ لائٹنگ تسلسل وولٹیج کا مقابلہ کریں	کے وی	75
6	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ	کا	31.5
7	ریٹیڈ شارٹ سرکٹ بنانا موجودہ (چوٹی)	کا	80
8	ریٹیڈ موجودہ (چوٹی)	کا	80
9	شارٹ سرکٹ کی درجہ بندی کی مدت	s	4
10	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ پر آپریٹنگ سائیکل	اوقات	E2
11	مکینیکل برداشت	اوقات	10000
12	معیاری آپریٹنگ تسلسل	-	o -0.3 s-co -180 s-co
13	رابطوں کی موٹائی پہننے والے تمام 0}	ملی میٹر	3 سے کم یا اس کے برابر

مکینیکلCHaracterics

نہیں .	پیرامیٹر کا نام	یونٹ	ڈیٹا
1	افتتاحی فاصلہ سے رابطہ کریں	ملی میٹر	9±1
2	ٹریول سے رابطہ کریں	ملی میٹر	3 ±0.5
3	کھمبوں کے درمیان مرکز کا فاصلہ	ملی میٹر	150±1.5
4	منتقل اور مقررہ رابطے کی موٹائی کی اجازت ہے	ملی میٹر	3
5	اوسطا clsing کی رفتار	m/s	0.6±0.2
6	اوسط افتتاحی رفتار (6 ملی میٹر پر پہلی افتتاحی اوسط رفتار)	m/s	1.1±0.2
7	موجودہ دباؤ کی درجہ بندی	N	2500±100/ 3100±200
8	اچھال اچھال	MS	£2
9	بند اور افتتاحی مرحلے سے باہر ہیں	MS	£2
10	اختتامی وقت	MS	30-70 ایم ایس
11	اوپننگ ٹائم	MS	20-50 ایم ایس
12	تنہائی بند ہونے اور افتتاحی عمل کا وقت	s	£40
13	کسی چیز کو بند کرنے اور افتتاحی وقت کا وقت	s	£40
14	مین سرکٹ مزاحمت (سرکٹ بریکر اور آرک بجھانے والے چیمبر کو بند کرنے کے بعد)	میگاواٹ	130 سے کم یا اس کے برابر
15	انرجی اسٹوریج بجلی کی فراہمی	V	DC110V (وولٹیج استحکام)
16	سرکٹس کھولنے اور بند کرنا	غیر فعال شارٹنگ رابطے

مصنوعات کے فوائد

VTZ -12 GD-MT ویکیوم سرکٹ بریکر امتزاج برقی آلات کے بہت سے فوائد ہیں:

سرکٹ بریکر کی کارکردگی:

E2-C2-M2

محفوظ اور قابل اعتماد:

یہ مستقل مقناطیس میکانزم + موسم بہار کے طریقہ کار کا ایک مجموعہ اپناتا ہے ، اور مستقل مقناطیس میکانزم کو عام آپریشن کے لئے استعمال کیا جاتا ہے۔ جب مستقل مقناطیس کا طریقہ کار ناکام ہوجاتا ہے تو ، دستی بند ہونے اور افتتاحی عمل محفوظ اور قابل اعتماد ہیں . سرکٹ بریکر اور کابینہ آپریٹر کی حفاظت . کی حفاظت کو یقینی بنانے کے لئے قابل اعتماد مکینیکل انٹلاکنگ حاصل کرسکتی ہے۔

3. اعلی چالکتا:

معقول کوندکٹو سرکٹ ڈیزائن درجہ حرارت میں اضافے کی سطح پر پورا اترتا ہے جس کی شرح موجودہ 1.1 گنا ہے۔

4. انتہائی مربوط اور ذہین ترتیب:

ایک . وائرلیس درجہ حرارت ذہین نگرانی کا حل خود بجلی کے ڈیزائن کے لئے شامل کیا جاسکتا ہے ، جو محفوظ اور بحالی سے پاک ہے۔

B . مشترکہ برقی آلات بجلی سے چلنے والے الگ تھلگ سوئچ اور گراؤنڈنگ سوئچ سے لیس ہے ، جس میں بیرونی سامان کی ضرورت نہیں ہے اور ایک بٹن ترتیب کنٹرول کی حمایت کرتا ہے۔

آپریشن ؛

C . دستی کارٹ ، مقررہ تنصیب کے بجائے ، برقرار رکھنا آسان ہے

پروڈکٹ ایپلی کیشنز

1. کوئلے کی کان کنی کی صنعت

2. دھات کی کان کنی کی صنعت

پروڈکٹ آؤٹ لائن ڈرائنگ

VTZ-12GD-MT vacuum circuit breaker combination electrical appliance supplier

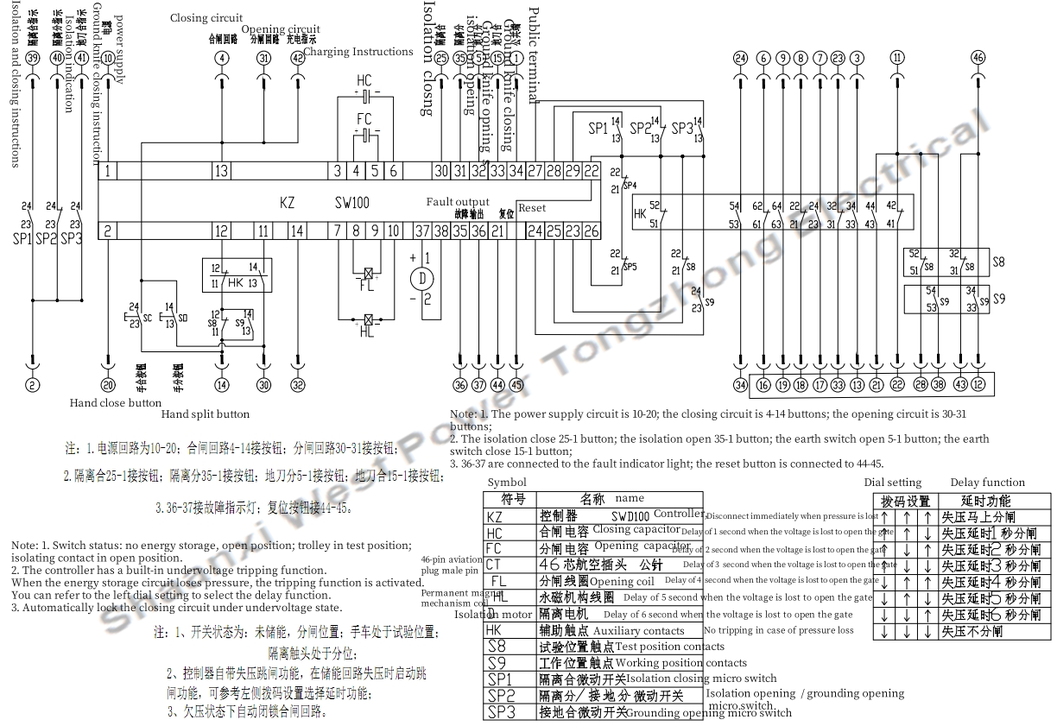

ثانوی وائرنگ آریھ

VTZ-12GD-MT vacuum circuit breaker combination electrical appliance price
