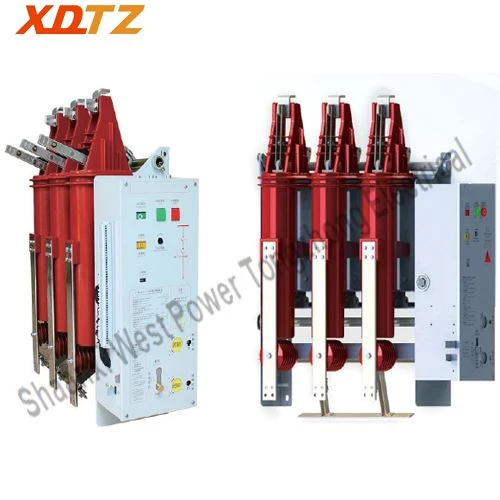

VTZ(SC)-12GD انڈور تھری پوزیشن ویکیوم سرکٹ بریکر ایک انتہائی مربوط امتزاج برقی آلات ہے، جو اندرونی طور پر ایک الگ تھلگ سوئچ، ایک گراؤنڈنگ سوئچ، اور ایمبیڈڈ ویکیوم سرکٹ بریکر کو مربوط کرتا ہے۔

مصنوعات کی وضاحتیں

تفصیلات شیٹ

نہیں	نام	یونٹ	ڈیٹا
1	شرح شدہ وولٹیج	kV	12
2	شرح شدہ تعدد	ہرٹز	50/60
3	درجہ بندیCفوری	A	630/1250
4	درجہ بندیPاوور FتعددWکھڑے ہیںVاوولٹیج	kV	48(رابطے کے خلاء کے اس پار) / 42(زمین کی طرف)
5	درجہ بندیLحقningIحوصلہ افزائیWکھڑے ہیںVاوولٹیج	kV	75
6	درجہ بندیSہارٹ-CircuitBریکنگCفوری	کے اے	25/31.5
7	درجہ بندی Sہارٹ-CircuitMakingCموجودہ (Peak)	کے اے	63/80
8	درجہ بندیWکھڑے ہیںCموجودہ (Peak)	کے اے	63/80
9	درجہ بندیDکی urationSہارٹ-Circuit	s	4
10	آپریٹنگCپر yclesRختمSہارٹ-CircuitBریکنگCفوری	سائیکل	E2
11	مکینیکلEبرداشت	اوقات	10000
12	معیاری آپریٹنگSمساوات	-	O٪7b٪7b0٪7d٪7d.3s-CO٪7b٪7b3٪7d٪ 7ds-CO
13	قابل اجازت WکانTکی hicknessCرابطہ	ملی میٹر	3 سے کم یا اس کے برابر

مکینیکلCharacteristics

نہیں	نام	یونٹ	ڈیٹا
1	کے درمیان کلیئرنسمنتقل اور طے شدہ Cرابطہ	ملی میٹر	9±1
2	رابطہ کریں۔overtravel	ملی میٹر	3.5±0.5
3	اوسطCہارناSپیڈ	m/s	0.6±0.2
4	اوسطOقلم کرناSپیڈ (AverageSpeedپہلی افتتاحی کیپر6ملی میٹر)	m/s	1.1±0.2
5	درجہ بندیCرابطہ دباؤ	N	2500±200N(25kA) 3100±200N(31.5kA)
6	بند ہونے کا وقت	MS	30-70
7	کھلنے کا وقت	MS	20-50
8	رابطہ کریں۔BاونسنگDمیں urationCہارناOعمل	MS	سے کم یا اس کے برابر2
9	نو-ایسعدم توازن کیبند کرنا/Oقلم کرنا آپریشنز3- میں سےPیہ ہے	MS	2 سے کم یا اس کے برابر

مصنوعات کے فوائد

سرکٹ بریکر کی کارکردگی: E2-C2-M2

آسان دیکھ بھال: ماڈیولر میکانزم ڈیزائن دوسرے اجزاء کو ختم کرنے کی ضرورت کے بغیر بند ہونے اور کھولنے والی کنڈلیوں کو آسانی سے تبدیل کرنے کی اجازت دیتا ہے۔ یہ تبدیلی کے بعد جانچ یا ایڈجسٹمنٹ کی ضرورت کو ختم کرتا ہے، اس بات کو یقینی بناتا ہے کہ صارفین انہیں آزادانہ طور پر تبدیل کریں، اور بعد میں دیکھ بھال کو مزید آسان بنا دیں۔

اعلی انضمام: ڈیزائن ایک ماڈیولر فریم ورک ڈھانچہ اپناتا ہے جو الگ تھلگ سوئچز، سرکٹ بریکرز، گراؤنڈنگ سوئچز، سینسرز، انٹر لاکنگ میکانزم اور دیگر اجزاء کے ساتھ انتہائی مربوط ہے۔

صارف دوست آپریشن کی حفاظت: الگ تھلگ سوئچز، سرکٹ بریکرز، اور گراؤنڈنگ سوئچز کا زبردستی انٹر لاکنگ ڈیزائن غلط کام کو روکتا ہے۔

کمپیکٹ ڈیزائن: سب سے چھوٹی ہم آہنگ کابینہ کے طول و عرض 500 x 1000 x 1800 (ملی میٹر) ہیں۔

پروڈکٹ

ایپلی کیشنز

3.6~12kV پاور گرڈز کے لیے موزوں ہے۔

صنعتی اور کان کنی کے اداروں کے لیے تحفظ اور کنٹرول یونٹ

شہری کمیونٹی کی تقسیم کا نظام

پروڈکٹ آؤٹ لائن ڈرائنگ

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker manufacturer

ریمارکس:

VTZ(SC)-12GD انڈور تھری پوزیشن ویکیوم سرکٹ بریکر کو الٹی پوزیشن میں انسٹال کیا جا سکتا ہے۔

سیکنڈری وائرنگ ڈایاگرام

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker factory
