FZ(R)N25-12 لوڈ بریک سوئچ اور کمبی نیشن ایپلائینس ایک تھری-فیز ہائی وولٹیج سوئچ کا سامان ہے جس میں 10kV کی شرح شدہ وولٹیج اور 50Hz کی ریٹیڈ فریکوئنسی ہے۔ یہ بجلی کی تقسیم کے مراکز اور صنعتی اور کان کنی کے اداروں کے سب سٹیشنوں کے لیے موزوں ہے۔ اس پروڈکٹ کو بریکنگ/میکنگ لوڈ کرنٹ، کلوزنگ لوپ کرنٹ، کوئی-لوڈ ٹرانسفارمر اور کیبل چارجنگ کرنٹ، اور مختصر-سرکٹ کرنٹ کو یکجا کرنے اور کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔ گراؤنڈنگ سوئچ سے لیس لوڈ سوئچ شارٹ سرکٹ کرنٹ کو برداشت کر سکتا ہے۔ یہ دستی اور الیکٹرک آپریٹنگ میکانزم دونوں کے ساتھ دستیاب ہے، جو پاور سسٹم انجینئرنگ میں "تھری ریموٹ" (ریموٹ کنٹرول، ریموٹ سگنلنگ، اور ریموٹ پیمائش) کی ضروریات کے نفاذ میں سہولت فراہم کرتا ہے۔

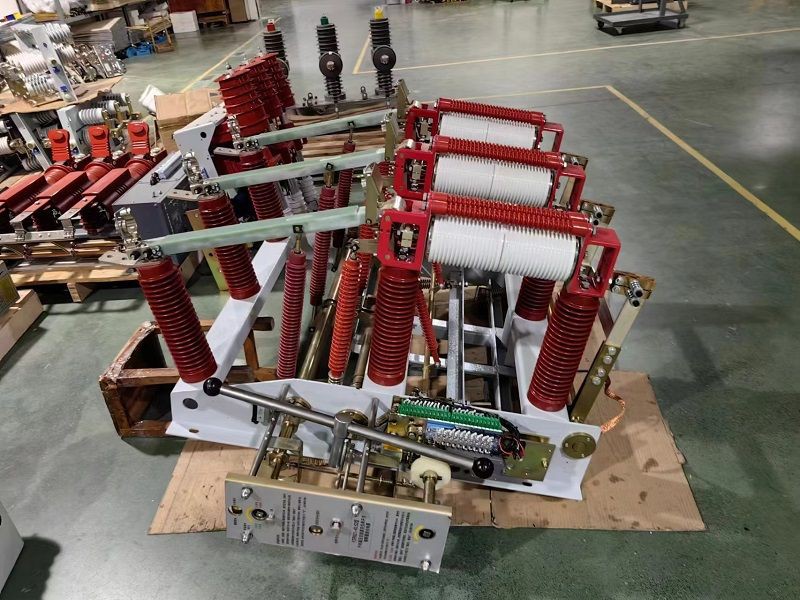

FZ(R)N25-12 load break switch and combination

مصنوعات کی وضاحتیں

تفصیلات شیٹ

نہیں	نام	یونٹ	ڈیٹا
1	شرح شدہ وولٹیج	kV	10
2	شرح شدہ تعدد	ہرٹز	50/60
3	درجہ بندیCفوری	A	سے کم یا اس کے برابر630
4	درجہ بندیPاوور FتعددWکھڑے ہیںVاوولٹیج	kV	48(رابطے کے خلاء کے اس پار) / 42(زمین کی طرف)
5	درجہ بندیLحقningIحوصلہ افزائیWکھڑے ہیںVاوولٹیج	kV	75
6	شرح شدہ ممکنہ مختصر-سرکٹ بریکنگ کرنٹ (فیوز)	کے اے	31.5
7	شرح شدہ مختصر-وقت برداشت کرنٹ (چوٹی)	کے اے	50
8	شرح شدہ مختصر-وقت برداشت کرنٹ	کے اے	20
9	شرح شدہ دورانیہ کیمختصر-وقت برداشت کرنٹ	s	2
10	ریٹیڈ بریکنگ سنبھال لیں-کرنٹ	A	3150
11	مکینیکلEبرداشت	اوقات	10000

مکینیکل خصوصیات

نہیں	نام	یونٹ	ڈیٹا
1	کے درمیان کلیئرنسمنتقل اور طے شدہ Cرابطہ	ملی میٹر	6~7
2	رابطہ کریں۔overtravel	ملی میٹر	2±0.5
3	اوسطCہارناSپیشاب	m/s	0.6±0.2
4	اوسطOقلم کرناSپیشاب	m/s	0.9±0.2
5	رابطہ کریں۔BاونسنگDمیں urationCہارناOعمل	MS	سے کم یا اس کے برابر3
6	نہیں-ایسعدم توازن کیبند کرنا/Oقلم کرنا آپریشنزکا 3-Phase	MS	سے کم یا اس کے برابر3
7	زیادہ سے زیادہ دستی آپریٹنگ ٹارک	N.m	سے کم یا اس کے برابر160
8	الگ تھلگ فریکچر رابطہ کا فاصلہ	ملی میٹر	130 سے بڑا یا اس کے برابر

مصنوعات کے فوائد

FZ(R)N25-12 لوڈ بریک سوئچ اور امتزاج آلات کے بہت سے فوائد ہیں:

قابل اعتماد کارکردگی:

پروڈکٹ قوس کو بجھانے، مستحکم اور قابل اعتماد کارکردگی، طویل برقی زندگی، ہائی بریکنگ فریکوئنسی، مضبوط بنانے اور توڑنے کی صلاحیتوں، اور آسان آپریشن اور دیکھ بھال کو یقینی بنانے کے لیے ویکیوم انٹرپرٹر کو اپناتی ہے۔

کمپیکٹ ڈیزائن:

سوئچ باڈی اور آپریٹنگ میکانزم کو ایک یونٹ میں ضم کرتا ہے، ایک الگ تھلگ سوئچ، لوڈ سوئچ، اور گراؤنڈنگ سوئچ کو یکجا کرتا ہے، جس کے نتیجے میں ایک کمپیکٹ اور چھوٹا ڈھانچہ بنتا ہے۔

اعلی استحکام:

اعلی متحرک اور تھرمل استحکام کے موجودہ پیرامیٹرز کے ساتھ ایک ڈائریکٹ-ایکٹنگ آئسولیشن فریکچر اور سیریز میں ترتیب دیا ہوا ویکیوم انٹرپرٹر کی خصوصیات؛ منفرد آپریشن کے طریقہ کار کا ربط اس بات کو یقینی بناتا ہے کہ آپریشنز ایک قدم میں مکمل ہوں۔

سیفٹی انٹرلاک:

ویکیوم لوڈ سوئچ، گراؤنڈنگ سوئچ، شٹر، اور سوئچ گیئر کے دروازے کو "پانچ روک تھام" مکینیکل انٹر لاک سسٹم کے مطابق سختی سے آپس میں جوڑا جاتا ہے، غلط کام کو روکتا ہے اور حفاظت اور وشوسنییتا کو یقینی بناتا ہے۔

ورسٹائل آپریشن:

موسم بہار سے چلنے والا میکانزم "تھری ریموٹ" (ریموٹ کنٹرول، ریموٹ سگنلنگ، اور ریموٹ پیمائش) کی ضروریات کو لاگو کرنے میں سہولت فراہم کرتے ہوئے، برقی اور دستی دونوں طرح کے سوئچنگ آپریشن انجام دے سکتا ہے۔

پروڈکٹ ایپلی کیشنز

FZ(R)N25-12 لوڈ بریک سوئچ اور امتزاج آلات میں بہت سی ایپلی کیشنز ہیں:

صنعتی اور کان کنی انٹرپرائز ڈسٹری بیوشن سب سٹیشن اور ٹرانسفارمر سٹیشن

باکس-قسم کا ٹرانسفارمر اسٹیشن صارف ٹرمینلز

شہری کمیونٹی کی تقسیم کا نظام

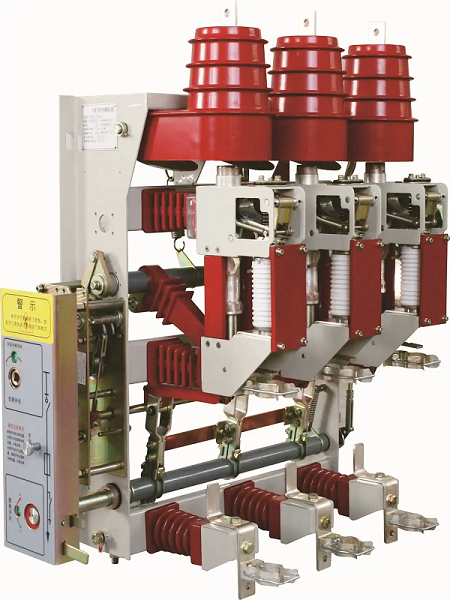

مصنوعات کی تصویر شو

FZRN25-12 Load Break Switch and Combination Appliance 1

پروڈکٹ آؤٹ لائن ڈرائنگ

FZRN25-12 Load Break Switch and Combination Appliance manufacturer

شکل 1: FZ(R)N25-12 دائیں طرف عمودی ماؤنٹنگ

FZRN25-12 Load Break Switch and Combination Appliance factory

شکل 2: FZ(R)N25-12 بائیں طرف عمودی ماؤنٹنگ

ریمارکس:

1. ذکر کردہ دو معیاری کنفیگریشنز کے علاوہ، FZ(R)N25-12 سیریز کو ایپلی کیشن کے لحاظ سے الٹی پوزیشن میں انسٹال کیا جا سکتا ہے۔

2. FZ(R)N25-12 کو بغیر گراؤنڈنگ چاقو یا فیوز کے بھی فراہم کیا جا سکتا ہے۔

سیکنڈری وائرنگ ڈایاگرام

FZRN25-12 Load Break Switch and Combination Appliance supplier

شکل 3: الیکٹرک آپریشن وائرنگ ڈایاگرام

نہیں	کوڈ	نام	مقدار	نوٹ
1	ڈی ایل	معاون سوئچ	1	F10-10
2	U1, U2	سنگل-فیز ریکٹیفائر برج	2	KBPC2510
3	سی کے	مائیکرو سوئچ	1	گراؤنڈنگ چاقو مائیکرو سوئچ
4	ٹی کیو	کھلنابرقی مقناطیس	1
5	M	توانائی ذخیرہ کرنے والی موٹر	1	ZYJ-66-01(F25)
6	جے ایکس	ٹرمینل بلاک	1	TD660V-15A

FZRN25-12 Load Break Switch and Combination Appliance in stock

شکل 4: دستی آپریشن وائرنگ ڈایاگرام

نہیں	کوڈ	نام	مقدار	نوٹ
1	ڈی ایل	معاون سوئچ	1	F10-10
2	U1	سنگل-فیز ریکٹیفائر برج	1	KBPC2510
3	ٹی کیو	کھلنابرقی مقناطیس	1
4	جے ایکس	ٹرمینل بلاک	1	TD660V-15A

FZ(R)N25-12 لوڈ بریک سوئچ کی درخواست

FZ(R)N25-12 لوڈ بریک سوئچ کہاں استعمال ہوتا ہے؟

FZN25-12D بنیادی طور پر رِنگ مین یونٹس، پری فیبریکیٹڈ سب سٹیشنز، ڈوئل-ریڈیل پاور سپلائی یونٹس، اور صنعتی اور کان کنی کے اداروں اور بلند و بالا عمارتوں میں تقسیم کیبنٹ میں استعمال ہوتا ہے۔ یہ 10kV پاور ڈسٹری بیوشن سسٹم میں سب سے زیادہ استعمال ہونے والے لوڈ سوئچز میں سے ایک ہے۔

FZN25-12D لوڈ بریک سوئتھ ان سوئچ گیئرز میں استعمال کیا جا سکتا ہے: HXGN-12، XGN15-12 سیریز، KYN28 سیریز، YBW اور ZGS۔

درخواست کا علاقہ	مخصوص استعمال کے معاملات
صنعتی اور کمرشل	صنعتی اور کان کنی کے ادارے، ڈسٹری بیوشن سب اسٹیشن، اور برقی آلات کے تحفظ اور کنٹرول کے لیے ٹرانسفارمر اسٹیشن
شہری بجلی کی تقسیم	شہری علاقوں میں رنگ نیٹ ورک یونٹس (RMU) اور ٹرمینل پاور سپلائی اسٹیشن
سب اسٹیشن انفراسٹرکچر	دوہری-ریڈیل پاور سپلائی یونٹس اور کمپیکٹ/پری فیبریکیٹڈ سب سٹیشن (باکس-قسم کے سب سٹیشن)

FZ(R)N25-12 لوڈ بریک سوئچ کی فنکشنل صلاحیتیں۔

فنکشن	تفصیل
لوڈ کرنٹ سوئچنگ	عام لوڈ کرنٹ بنانا اور توڑنا (630A تک)
بند-لوپ کرنٹ سوئچنگ	رنگ نیٹ ورکس میں بند-لوپ کرنٹ کو تبدیل کرنے کے قابل
ٹرانسفارمر اور کیبل سوئچنگ	لوڈ ٹرانسفارمرز (1600kVA تک) کے میگنیٹائزنگ کرنٹ کو تبدیل کرنا اور کیبلز کی چارجنگ کرنٹ (10A تک)
شارٹ سرکٹ پروٹیکشن (کمبینیشن یونٹ)	FZRN25 ماڈل (فیوز کے ساتھ) کسی بھی کرنٹ کو ریٹیڈ شارٹ-سرکٹ کرنٹ (31.5kA) تک روک سکتا ہے، جو اسے ٹرانسفارمرز کی حفاظت کے لیے مثالی بناتا ہے۔
تنہائی اور گراؤنڈنگ	انٹیگریٹڈ ارتھنگ سوئچ جو ایک مختصر-سرکٹ کرنٹ پر بند ہونے کے قابل ہے، محفوظ دیکھ بھال کو یقینی بناتا ہے
