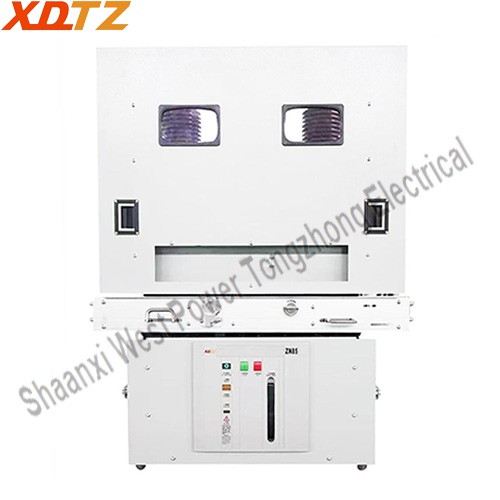

ZN85-40.5 ویکیوم سرکٹ بریکر
2. آپریٹنگ میکانزم: ماڈیولر آپریٹنگ میکانزم۔
3. تنصیب کا طریقہ: فرش ہینڈ کارٹ کی قسم۔
4. ہم آہنگ کابینہ: 1400mm اور 1680mm کی چوڑائی کے ساتھ KYN61 سوئچ گیئر کے ساتھ ہم آہنگ۔
5. معیارات کے ساتھ مصنوعات کی تعمیل: GB/T1984-2014, GB/T11022-2011۔
6. پروڈکٹ کے فوائد: E2-C2-M2 کارکردگی، آسان دیکھ بھال، اعلی چالکتا کی کارکردگی، ایپلی کیشنز کی وسیع رینج۔
انکوائری بھیجنے
مصنوعات کا تعارف
نئی نسل کا ZN85-40.5 ویکیوم سرکٹ بریکر ایک اپ گریڈ پروڈکٹ ہے جس کی بنیاد 35kV ویکیوم سرکٹ بریکر ہے جس میں 3AV3 میکانزم بطور مین باڈی ہے۔ اسے مکینیکل ٹرانسمیشن، میکانزم باڈی، سیکنڈری سرکٹ اور دیگر پہلوؤں کے لحاظ سے مکمل طور پر بہتر اور اپ گریڈ کیا گیا ہے۔ یہ پروڈکٹ 40.5kV اور AC 50Hz کے ریٹیڈ وولٹیج کے ساتھ ایک انڈور سوئچ گیئر ہے۔
مصنوعات کی وضاحتیں
تفصیلاتSہیٹ
|
نہیں |
نام |
یونٹ |
ڈیٹا |
|
1 |
شرح شدہ وولٹیج |
kV |
40.5 |
|
2 |
شرح شدہ تعدد |
ہرٹز |
50 |
|
3 |
درجہ بندیCفوری |
A |
630/1250/1600/2000/2500/3150/4000 |
|
4 |
درجہ بندیPاوورFتعددWکھڑے ہیںVاوولٹیج |
kV |
95 |
|
5 |
درجہ بندیLبجلیIحوصلہ افزائیWکھڑے ہیںVاوولٹیج |
kV |
185 |
|
6 |
درجہ بندیSہارٹ-CircuitBریکنگCفوری |
کے اے |
25/31.5/40 |
|
7 |
درجہ بندی Sہارٹ-CircuitMakingCموجودہ (Peak) |
کے اے |
63/80/100 |
|
8 |
درجہ بندیWکھڑے ہیںCموجودہ (Peak) |
کے اے |
63/80/100 |
|
9 |
درجہ بندیDکی urationSہارٹ-Circuit |
s |
4 |
|
10 |
آپریٹنگCپر yclesRختمSہارٹ-CircuitBریکنگCفوری |
سائیکل |
E2 |
|
11 |
مکینیکلEبرداشت |
اوقات |
10000 |
|
12 |
معیاری آپریٹنگSمساوات |
- |
O-0.3s-CO-180s-CO |
|
13 |
قابل اجازت WکانTکی hicknessCرابطہ |
ملی میٹر |
3 سے کم یا اس کے برابر |
مکینیکلCharacteristics
|
نہیں |
نام |
یونٹ |
ڈیٹا |
|
1 |
کے درمیان کلیئرنسمنتقل اور طے شدہ Cرابطہ |
ملی میٹر |
19±2 |
|
2 |
رابطہ کریں۔overtravel |
ملی میٹر |
4±1 |
|
3 |
اوسطCہارناSpeed |
m/s |
0.8±0.2 |
|
4 |
اوسطOقلم کرناSpeed (AverageSpeedپہلی افتتاحی کیپر12ملی میٹر) |
m/s |
1.7±0.3 |
|
5 |
درجہ بندیCرابطہ دباؤ |
N |
3100±200N(25kA/31.5kA) 4800±300N(40kA) |
|
6 |
بند ہونے کا وقت |
MS |
30-70 |
|
7 |
کھلنے کا وقت |
MS |
20-50 |
|
8 |
رابطہ کریں۔BاونسنگDمیں urationCہارناOعمل |
MS |
3 سے کم یا اس کے برابر |
|
9 |
No-Sعدم توازن کیبند کرنا/Oقلم کرنا آپریشنز3- میں سےPhase |
MS |
2 سے کم یا اس کے برابر |
مصنوعات کے فوائد
ZN85-40.5 ویکیوم سرکٹ بریکر کے بہت سے فوائد ہیں:
1
سرکٹ بریکر کی کارکردگی
E2-C2-M2
2
آسان دیکھ بھال
ماڈیولر میکانزم ڈیزائن دوسرے اجزاء کو ختم کرنے کی ضرورت کے بغیر بند ہونے اور کھولنے والی کنڈلیوں کو آسانی سے تبدیل کرنے کی اجازت دیتا ہے۔ یہ تبدیلی کے بعد جانچ یا ایڈجسٹمنٹ کی ضرورت کو ختم کرتا ہے، اس بات کو یقینی بناتا ہے کہ صارفین انہیں آزادانہ طور پر تبدیل کریں، اور بعد میں دیکھ بھال کو مزید آسان بنا دیں۔
3
اعلی چالکتا کی کارکردگی
یہ آپٹمائزڈ موصل سلنڈر ڈھانچہ اور اعلی کارکردگی کے لچکدار کنکشن کے ساتھ ایمبیڈڈ قطب کو اپناتا ہے، جس سے بجلی کی قابل اعتماد فراہمی کو یقینی بنانے کے لیے رابطے کی مزاحمت کو کم کیا جاتا ہے۔
4
ایپلی کیشنز کی وسیع رینج
سخت ماحول کو برداشت کرنے کے لیے ڈیزائن کیا گیا، پروڈکٹ -25 ڈگری تک کم درجہ حرارت برداشت کر سکتی ہے اور 2000 میٹر کی اونچائی تک استعمال کی ضروریات کو پورا کرتی ہے۔
پروڈکٹ ایپلی کیشنز
ZN85-40.5 ویکیوم سرکٹ بریکر میں بہت سی ایپلی کیشنز ہیں:
نئی توانائی کے شعبے (فوٹو وولٹک، ہوا کی طاقت)
صنعتی شعبے (کیمیائی صنعت، اسٹیل، پیٹرولیم، کوئلہ، وغیرہ)
پاور گرڈ سسٹم
پاور انفراسٹرکچر
پروڈکٹ آؤٹ لائن ڈرائنگ

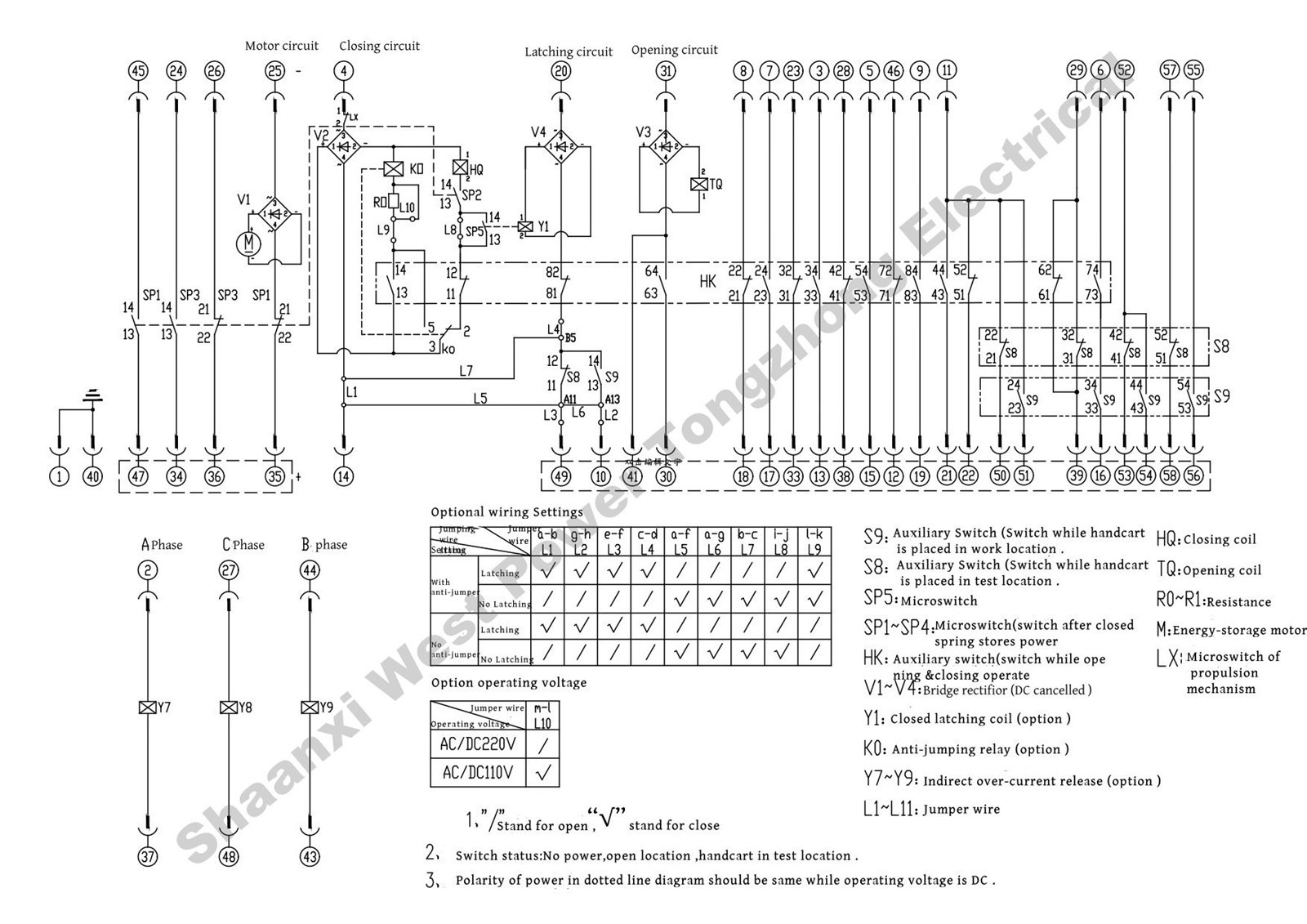

سیکنڈری وائرنگ ڈایاگرام
