1. مصنوعات کی تفصیل

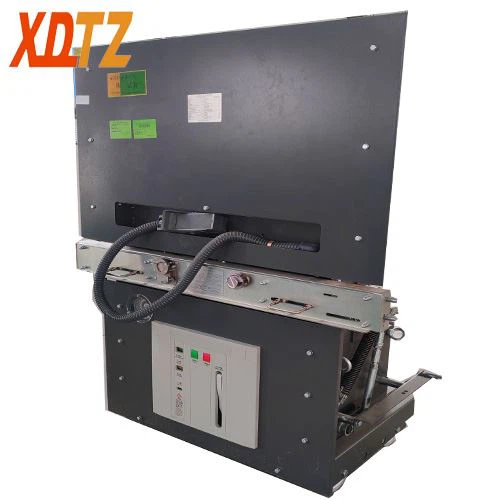

LTZ-40.5 انڈور SF6 سرکٹ بریکر ایک انڈور ڈیوائس ہے جو AC 50Hz تھری فیز پاور سسٹم میں استعمال ہوتا ہے۔ اسے بجلی کے سامان کے کنٹرول اور تحفظ کے لئے صنعتی اور کان کنی کے کاروباری اداروں ، پاور پلانٹس اور سب اسٹیشنوں میں استعمال کیا جاسکتا ہے ، اور جگہوں پر استعمال کیا جاسکتا ہے جہاں بار بار آپریشن کی ضرورت ہوتی ہے ، اور وہ رابطہ سرکٹ بریکر کے طور پر استعمال کیا جاسکتا ہے اور کیپسیٹر بینک سرکٹ بریکر کے لئے موزوں ہے ، اور بجلی کے نظام میں تیل سے پاک سرکٹ بریکر ہے۔

2. ماحولیاتی حالات کا استعمال

a. اونچائی: 1000m سے زیادہ نہیں ؛

B.ambient درجہ حرارت: -15 ڈگری -40 ڈگری ؛

سی ریلیٹو ہوا کی نمی: روزانہ اوسط 95 ٪ سے زیادہ نہیں ، ماہانہ اوسط نمی 90 ٪ سے زیادہ نہیں۔

ڈی۔ ماحولیاتی حالات: کوئی آگ ، دھماکے کا خطرہ ، سنگین گندگی ، کیمیائی سنکنرن اور شدید کمپن کے مواقع نہیں۔

نوٹ: مذکورہ بالا ضروریات سے پرے ، صارف اور کارخانہ دار کے ذریعہ بات چیت کی جاسکتی ہے۔

3. ماڈل اور معنی

sf6

4. مصنوعات کی اہم خصوصیات

مضبوط توڑنے کی صلاحیت: SF6 سرکٹ بریکر ایس ایف 6 گیس کو اڑا کر آرک اڑانے کو مکمل کرتا ہے ، اس کی آرک اڑانے کی رفتار تیز ہے ، آرک جلنے کا وقت بہت کم ہے ، اور توڑنے والا موجودہ بڑا ہے ، جو درمیانے اور ہائی وولٹیج سرکٹس کی حفاظت کو مؤثر طریقے سے حفاظت کرسکتا ہے۔ SF6 سرکٹ بریکر کیپسیٹو یا دلکش موجودہ منقطع ہونے کے بعد ، دوبارہ اشاعت اور دوبارہ اشاعت کا کوئی خطرہ نہیں ہے۔
طویل الیکٹریکل لائف: ایس ایف 6 سرکٹ بریکر کی طویل خدمت کی زندگی ، لمبی اوور ہال سائیکل ہے ، اور اچھی حفاظت اور استحکام کے ساتھ ، مختصر وقت کے اندر بار بار آپریشن کے مطابق ڈھال سکتی ہے۔
اعلی موصلیت کی سطح: SF6 سرکٹ بریکر سلفر ہیکسافلوورائڈ گیس کو موصلیت کے ذریعہ کے طور پر استعمال کررہا ہے ، اس گیس کی موصلیت کی سطح انتہائی زیادہ ہے۔
ماڈیولر آپریشن میکانزم: SF6 سرکٹ بریکر ماڈیولر بہار آپریشن میکانزم کو اپناتا ہے جو ہماری کمپنی کے ذریعہ آزادانہ طور پر تیار کیا گیا ہے اور مارکیٹ کی مقبولیت کے مطابق ڈھال لیا گیا ہے ، جس میں اچھی میکانکی کارکردگی اور بعد کے مرحلے میں آسان اور فوری دیکھ بھال ہے۔

5. اہم تکنیکی پیرامیٹرز

ٹیبل 1 سرکٹ توڑنے والوں کے اہم کارکردگی کے پیرامیٹرز

S.N	آئٹم کا نام			یونٹ	پیرامیٹر
1	ریٹیڈ وولٹیج			کے وی	40.5
2	ریٹیڈ موصلیت کی سطح	بجلی کا اثر وولٹیج کا مقابلہ کرتا ہے			185 (انٹرفیس ، زمین سے) 215 (فریکچر)
		پاور فریکوئنسی کا مقابلہ وولٹیج (1 منٹ)			95
3	درجہ بندی کی تعدد			ہرٹج	50
4	موجودہ ریٹیڈ			A	630	1250
5	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ			کا	31.5
6	ریٹیڈ آپریٹنگ تسلسل				O-0.3S-CO-180S-CO
7	ریٹیڈ شارٹ سرکٹ بنانا موجودہ (چوٹی)			کا	80
8	ریٹیڈ چوٹی موجودہ (ریٹیڈ متحرک استحکام موجودہ)				80
9	ریٹیڈ مختصر وقت کا مقابلہ موجودہ (درجہ بند تھرمل استحکام موجودہ)			کا	31.5
10	شارٹ سرکٹ کی مدت (درجہ بندی تھرمل استحکام کا وقت)			s	4
11	انفرادی کیپسیسیٹر بینک موجودہ کو کھولنا اور بند کرنا			A	400
12	آؤٹ آف مرحلہ بریکنگ کرنٹ			کا	6.3
13	ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ پر سوراخوں کی مجموعی تعداد			اوقات	8
14	ریٹیڈ کرنٹ پر سوراخوں کی مجموعی تعداد			اوقات	3000
15	مکینیکل زندگی			اوقات	10000
16	سلفر ہیکسافلوورائڈ گیس کا درجہ بند دباؤ (20 ڈگری پر گیج پریشر)			ایم پی اے	0.65
17	سلفر ہیکسافلوورائڈ گیس بلاکنگ پریشر (20 ڈگری پر گیج پریشر)				0.59
18	سالانہ ہوا میں رساو کی شرح			٪/سال	1 سے کم یا اس کے برابر
19	سلفر ہیکسفلوورائڈ گیس نمی کا مواد (20 ڈگری پر)			پی پی ایم (V/V)	150 سے کم یا اس کے برابر
20	ریٹیڈ آپریٹنگ وولٹیج			V	AC/DC: 110/220
21	وزن		سرکٹ بریکر باڈی	کلوگرام	130
			سلفر ہیکسفلوورائڈ گیس		1.5

ٹیبل 2 سرکٹ توڑنے والوں کے لئے اسمبلی ایڈجسٹمنٹ پیرامیٹرز

S.N	آئٹم کا نام	یونٹ	ڈیٹا
1	کنڈکٹو چھڑی کا کل سفر	ملی میٹر	61±2
2	افتتاحی فاصلہ سے رابطہ کریں	ملی میٹر	40±2
3	اوور اسٹروک	ملی میٹر	20±2
4	اختتامی وقت	MS	40 سے کم یا اس کے برابر 100 سے کم یا اس کے برابر 100
5	اوپننگ ٹائم	MS	25 سے کم یا اس کے برابر 6 سے کم یا اس کے برابر 60 سے کم
6	اچھال اچھال	MS	2 سے کم یا اس کے برابر
7	افتتاحی باؤنس	ملی میٹر	2 سے کم یا اس کے برابر
8	سخت بند ہونے کی رفتار (18-0 ملی میٹر)	m/s	2.1±0.2
9	سخت افتتاحی رفتار (0-18 ملی میٹر)	m/s	2.3±0.2
10	تین فیز سوئچنگ اور بند سادگی کو بند کرنا	MS	2 سے کم یا اس کے برابر
11	بجلی سے بند پوزیشن میں موصل سلنڈر کے اوپری سرے سے کوندکٹو چھڑی کے اوپری سرے کی جہت a	ملی میٹر	84±1.5
12	کم سے کم ہوا موصلیت کا فاصلہ	ملی میٹر	300
13	فی مرحلے میں مین سرکٹ ڈی سی مزاحمت کا انعقاد	μΩ	80 سے کم یا اس کے برابر

صرف افتتاحی ، صرف رفتار کو بند کرنے سے مراد تقسیم کے بعد اور 0.01s کی اوسط رفتار سے عین قبل ، صرف تقسیم کی پیمائش ، بند گیٹ کی پوزیشن سے 17 ملی میٹر کے فاصلے کو بند کردیں۔ صرف اسپلٹ کی پیمائش ، جب 100Hz کا استعمال کرتے وقت دستیاب آسکیلوسکوپ ، ڈیجیٹل ڈسپلے اور برقی مقناطیسی آسکیلیٹر دستیاب رفتار کو بند کردیں۔برقی مقناطیسی آسکیلیٹر (50 ہرٹج کی بجلی کی فراہمی کی فریکوئنسی) پیمائش ، رفتار کے حساب کتاب کا طریقہ مندرجہ ذیل ہے:

speed

A: اختتامی پوزیشن B: افتتاحی (اختتامی) نقطہ S: 0.01s کے اندر اسٹروک

X: سرکٹ بریکر 17 ملی میٹر ہے

ڈایاگرام اسپیڈ حساب کتاب کا طریقہ

6. مداخلت کا نظام:

یہ سرکٹ بریکر آرک بجھانے والا چیمبر طول البلد اڑانے اور گھومنے والے آرک کو جامع طور پر بجھانے کے اصول کا اطلاق کرتا ہے اور دباؤ گیس کے اصول آرک بجھانے کی تھوڑی مقدار میں اس کی تکمیل ہوتی ہے۔ لہذا ، اس میں بہت اچھی آرک بجھانے والی کارکردگی ہے۔ جب ٹوٹ جاتا ہے تو ، متحرک رابطہ نیچے کی طرف بڑھتا ہے ، اور متحرک اور جامد رابطوں کی قوس رابطے کی انگلیوں کے درمیان آرک آرکس ، اور پھر آرک کو قوس رابطے کی انگلیوں سے انگوٹی الیکٹروڈ میں منتقل کیا جاتا ہے ، اور پھر ایک ہی وقت کی وجہ سے رنگ کے الیکٹروڈ کے ذریعے آرک کا موجودہ بہاؤ اور مقناطیسی کھیت کے درمیان ایک مقناطیسی میدان پیدا کرنے کے لئے آرک کا موجودہ بہاؤ ، اور مقناطیسی کھیت کے مابین ایک مقناطیسی میدان پیدا ہوتا ہے ، گیس ، اور دباؤ بڑھتا ہے ، اور نوزل میں گیس کا بہاؤ تشکیل دیتا ہے ، جو قوس کو ٹھنڈا کرتا ہے ، اور جب موجودہ صفر سے گزرتا ہے تو اسے بجھا دیا جاتا ہے۔ جب چھوٹے موجودہ کو توڑتے ہو تو ، کم گیس کے دباؤ سے پیدا ہونے والے آرک کی وجہ سے ، لہذا ایک چھوٹی سی مدد کو اڑانے والے آلے کے اضافے پر چلتے رابطوں میں ، اس کے ذریعہ پیدا ہونے والا دباؤ ، بلند اڑانے والا آرک پریشر۔ لہذا ، جب موجودہ کے سائز کو توڑتے ہو تو ، آرک کا ایک چھوٹا وقت ہوتا ہے ، اور چونکہ آرک کی جڑ رابطوں پر گھومتی ہے ، لہذا جلنے والا نقصان ہلکا سا ہوتا ہے ، لہذا سرکٹ بریکر کی طویل الیکٹرک زندگی ہوتی ہے ، اور صفر گیج کے دباؤ پر سلفر ہیکسافلوورائڈ گیس بناتی ہے ، لہذا فریکچر 5 منٹ کے درمیان اونچی لائن وولٹیج کا مقابلہ کرسکتا ہے۔

7. انسٹالیشن ، کمیشننگ اور دیکھ بھال

سرکٹ بریکر کے بیرونی طول و عرض اور تنصیب کے طول و عرض منسلک ڈرائنگ میں دکھائے گئے ہیں۔ سرکٹ بریکر کی بیرونی سطح کو تنصیب سے پہلے صاف کرنا چاہئے۔ فیکٹری چھوڑنے سے پہلے سرکٹ بریکر کے مختلف پیرامیٹرز اور طول و عرض کو ایڈجسٹ کیا گیا ہے ، اور سرکٹ بریکر کو صرف انسٹال کرتے وقت جدا ہونے کے بغیر 0.65MPA (20 ڈگری) کے درجہ بند گیج پریشر پر فلایا جانا چاہئے۔ SF6 سرکٹ بریکر کو اچھی گراؤنڈنگ کو یقینی بنانا چاہئے۔ چیک کریں کہ آیا فاسٹنر ڈھیلے ہیں ، اگر ایسا ہے تو ، افراط زر سے پہلے انہیں سخت کیا جانا چاہئے۔
