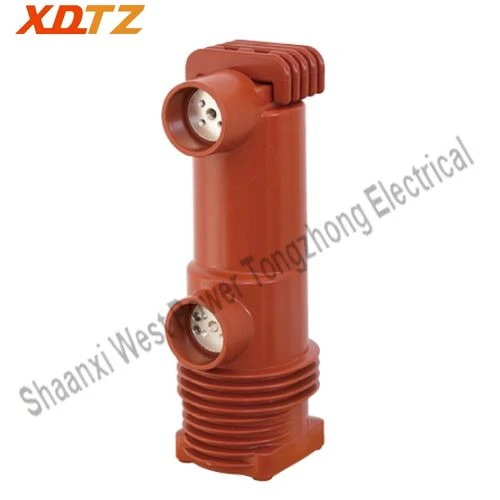

24kV ایمبیڈڈ پول

1

شرح شدہ تعدد (fr)

ہرٹز

50/60

2

شرح شدہ وولٹیج (Ur)

kV

24

3

ریٹیڈ شارٹ ٹائم (1 منٹ) پاور فریکوئنسی ودسٹنڈ وولٹیج (Ud)

kV

65

4

شرح شدہ لائٹننگ امپلس وولٹیج (چوٹی) (اوپر)

kV

125

1

شرح شدہ موجودہ (Ir)

A

630/1250/1600/2000/2500/3150/4000

2

شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ (ISc)

کے اے

   25/31.5/40

3

آپریٹنگCپر yclesRختمSہارٹ-CircuitBریکنگCفوری

تیمیس

30

4

ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ (Ik)

کے اے

25/31.5/40

5

درجہ بندیDکی urationSہارٹ-Circuit (ٹی کے)

s

4

6

درجہ بندیWکھڑے ہیںCموجودہ (Peak) (آئی پی)

کے اے

63/80/100

7

ریٹیڈ شارٹ سرکٹ میکنگ کرنٹ (IMC)

کے اے

63/80/100

8

ریٹیڈ شارٹ سرکٹ بریک کرنٹ ڈی سی اجزاء

%

40

9

شرح شدہ موجودہ (Ir)

O-0.3s-CO-180s-شریک  O-180s-CO-180s-شریک(سے بڑا یا اس کے برابر40kA)

1

حرکت پذیر حصوں کا ماس

کلو

1.1~2.5

2

رابطہ کی خود بند ہونے والی قوت

N

100±40~230±100

3

ریٹیڈ رابطہ دباؤ

N

2500±200~4700±100

1

کے درمیان کلیئرنسمنتقل اور طے شدہ Cرابطہ

ملی میٹر

13±1

2

کھلنے کی اوسط رفتار (سے75بند پوزیشن سے رابطہ کرنے کے لیے رابطے کے فرق کا %)

m/s

1.4±0.2

3

اوسط بند ہونے کی رفتار (30% سے رابطہ خلا سے بند پوزیشن تک)

m/s

0.7±0.2

4

رابطہ بند ہونے کا اچھال کا وقت

MS

2 سے کم یا اس کے برابر

5

رابطوں کا بیک وقت بند ہونا اور کھولنا

MS

2 سے کم یا اس کے برابر

6

رابطہ کھولنے ریباؤنڈ طول و عرض

ملی میٹر

2 سے کم یا اس کے برابر

1

ذخیرہ کرنے کی مدت

تمars

20

2

مکینیکلEبرداشت

تیمیس

10000

3

قابل اجازت WکانTکی hicknessCرابطہ

ملی میٹر

3
